摘 要   特斯拉柏林工廠舉辦了Giga Fest活動，本文分享一些4680電池設計細節。

【文/朱玉龍】今年特斯拉在歐洲銷售的車大部分都是從中國運過去的。目前特斯拉在全球有兩家工廠（加州和上海），是競爭關系。下一波工廠建成后，競爭格局將會變成在加州、德州（總部）、上海和柏林之間。
這次柏林工廠舉辦Giga Fest活動，也是告訴大家：看，Model Y結構化電池和CTC已經準備好了。內容比較多，我們還是從4680 結構化Structure battery（CTC）電池開始。

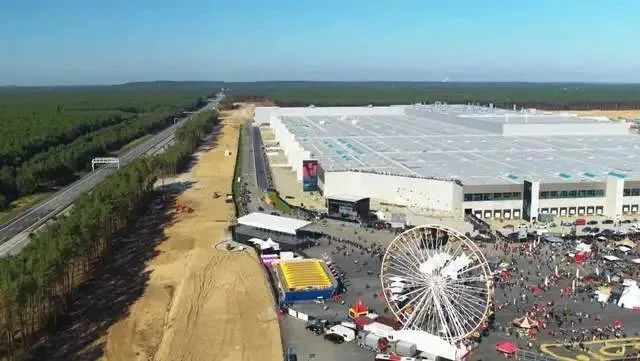

圖1 特斯拉舉辦個工廠參觀活動都能整成嘉年華

圖2 柏林工廠是Model Y 結構化電池的基地，也是4680電池的主力

先分享一些4680的電池設計細節。這次主要確認的信息，是和之前的信息統一起來，確認了泄露照片的準確性。

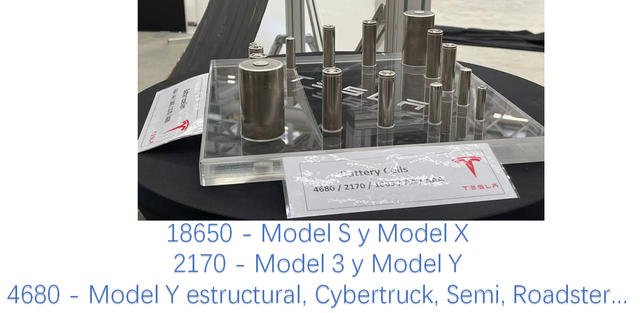

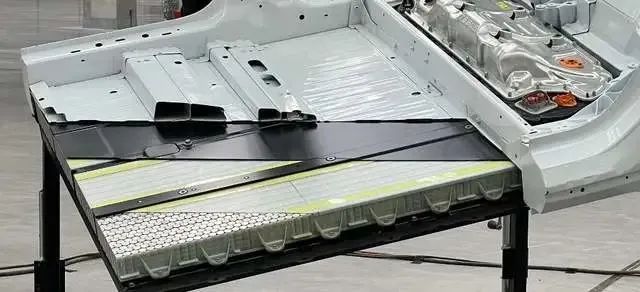

圖3 特斯拉的4680 Model Y的結構設計和21700的差異

1.特斯拉繼續采用電芯側面冷卻的方式，從設計角度來看，4680等于從車身橫向布置，2170的模組是車身縱向布置。底部來看是要做加強防護的。

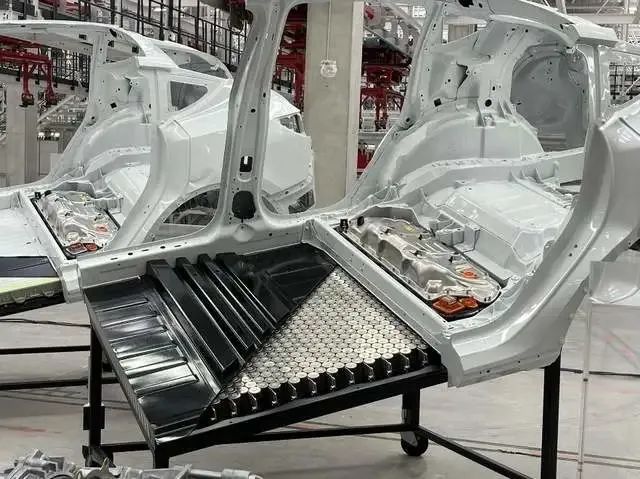

圖4 冷卻和熱隔離的結構

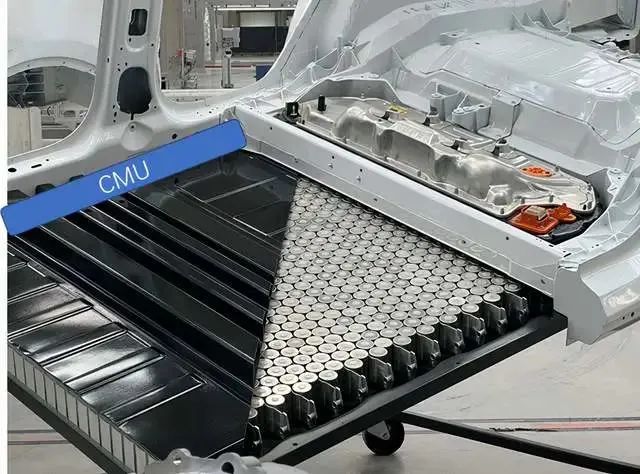

這里的膠，基本把電芯上下和電芯之間的距離都填充了，在邊上其實包含了CMU的部分，由于側碰的要求，估計這里也一并用膠封起來了。在這里膠起到了結構連接、對導熱也起到一定阻隔的效果。

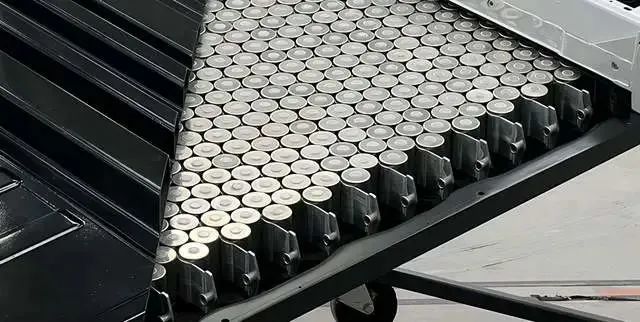

圖5 特斯拉的膠用到了登峰造極

BMS的采樣板放哪里比較好？在刀片電池中，也采用把所有的采樣板放在一側作為連接的方式。其實從結構化電池來看，類似集成化電池的這種設計思路，可能都要把電池和電池塊直接相連，如下圖所示，為了不影響電芯排布，基本上都放在電池的側面尾端。

2.特斯拉把原來的Bonding鋁絲焊接工藝進行了優化，也和我們認知的鎳片電連接方式一致。核心的問題還是和這個熔絲的熔斷能力有關系，從2170轉化到4680，容量增大了5倍，對于單個電芯所承受額定電流和熔斷電流有直接影響。在這里，特斯拉利用了母排的引腳，直接把電連接和電池管理系統的采集板連接在一起。

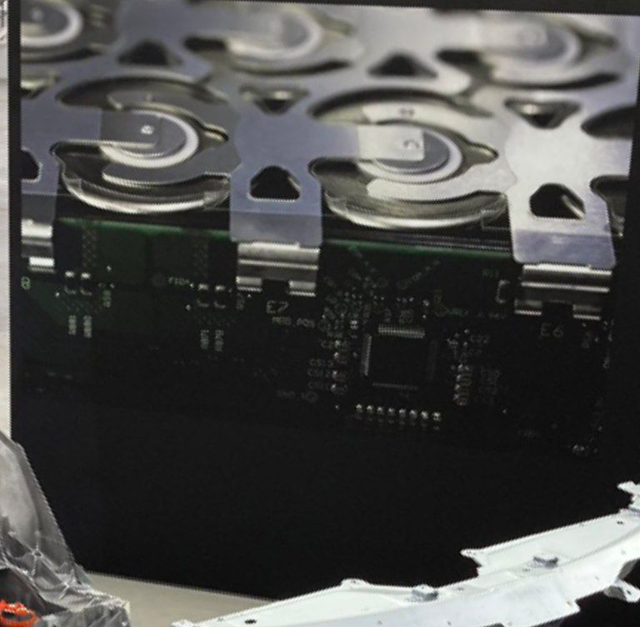

圖7 特斯拉的電連接工藝

3.由于電芯容量增加，如何在單個電芯熱失控的情況下盡快把氣體排出去，是個很大的設計挑戰。在之前的2個泄壓閥的方案基礎上，這次特斯拉在電池包的一側配置了多個泄壓閥（數了一數有8個）。除了數量，這次設計不同的地方還在于，開口的方向也不同——往車身側邊的位置，之前采取的是后向的位置。

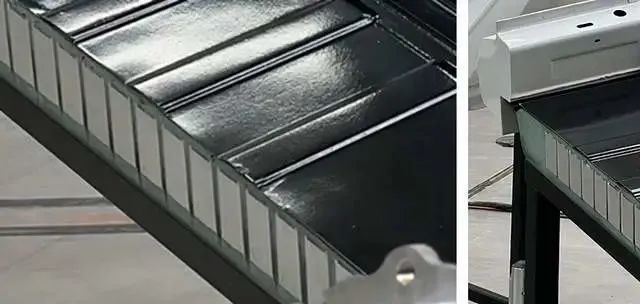

圖8 電池的泄壓結構

4.目前來看，在CTC的設計中，特斯拉已經取消原有的電池上蓋的定義。如下圖所示，這個電池的上蓋，是涵蓋了密封電池和車身地板的兩個功能。這個新結構由多個部分所組成，包含了前中后三部分，把多個結構加強結合在一起。

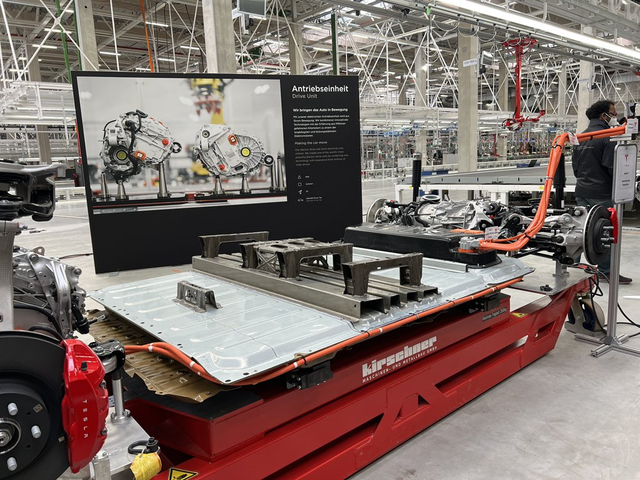

圖9 特斯拉的電池整體概覽

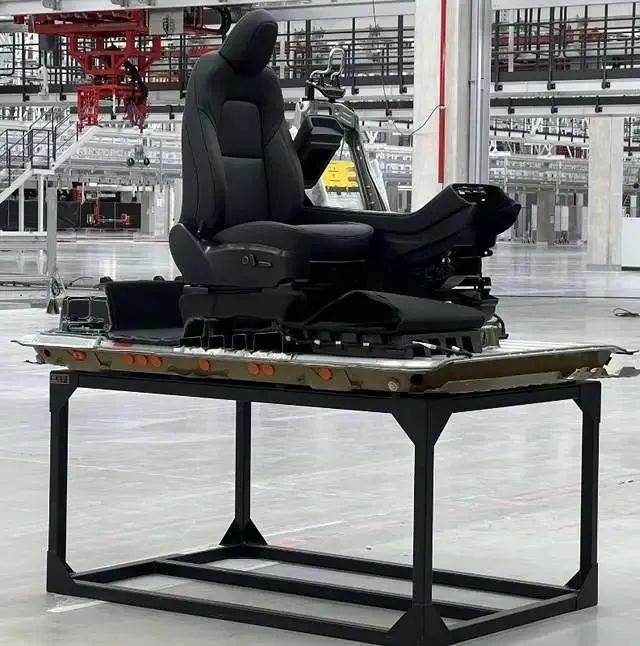

如下圖所示，前排座椅是直接往這個電池上蓋上裝的，所以中間有四個拱起來的承載結構，前端也有一個結構連接點。
